SECULIFE ST PRO / SECULIFE ST PRIME醫用電氣安規測試儀產品特色

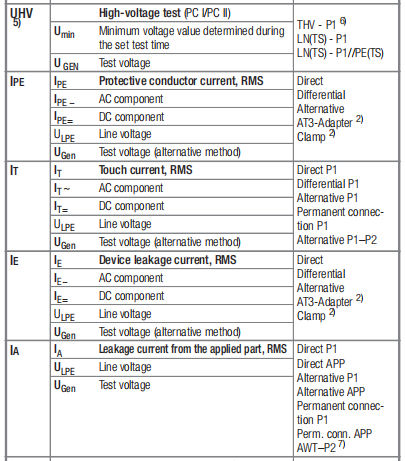

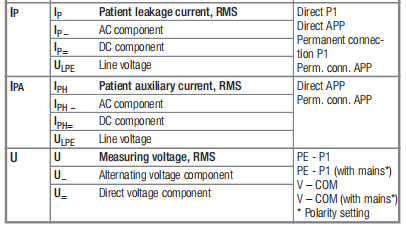

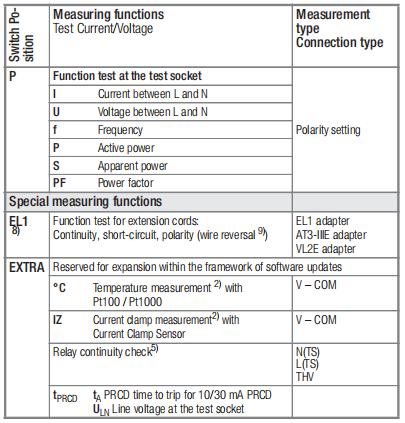

測量功能

1) G02 功能不支持的連接類型。

2) 僅使用包括特性 I01 在內的測試儀器來測量輸入。

3) 為雙極測量連接第二個測試探頭以與測試儀器配合包括特性 H01（不含 SECULIFE ST PRIME）。

4) 只有在 115/230 伏的線電壓下才有可能進行 10/25 A RPE 測量。并且頻率為 50/60 赫茲。

5) 只有 SECULIFE ST PRIME。

6) 只支持F02功能。

7) 適用于自帶電源的醫療電氣設備。

8) SECULIFE ST PRIME在額外的旋轉開關位置。

9) 使用 EL1 適配器時，不檢查電線接反的情況。

集成測試序列:

該儀器集成預先配置好的測試序列，可滿足以下測試標準：

? IEC 62353 / EN 62353 / VDE 0751-1 醫用電氣設備 - 醫用電氣設備的周期測試及維修后的測試

? IEC 60601-1 VDE 0750-1醫用電氣設備 -

第一部分：基本安全和基本性能的一般要求

? EN 50678 / VDE 0701  電氣設備維修后防護措施有效性的通用驗證程序

? EN 50699 / VDE 0702  電氣設備的定期測試

? VDE 0701-0702 (withdrawn) / ?VE E 8701 / SNR 462638 電器維修、改裝后的檢查 - 電器的定期檢查

IEC 60974-4 / EN 60974-4 / VDE 0544-4電弧焊接設備 第4部分：定期檢查和測試

NEN 3140  電氣裝置的操作 - 低壓

IEC 62368 / EN 62368 / VDE 0868-1 音頻/視頻、信息與通信技術設備IEC 62911 / EN 62911 / VDE 0868-911

音頻、視頻和信息技術設備 - 生產中的常規電氣安全測試

單個集成測試序列的可用性取決于測試儀器類型（SECULIFE  ST...）、所選功能（訂貨編碼）及啟用的擴展（是否激活）。

集成的測試序列在橙色旋轉開關位置運行。它們可以自由分配 ，即它們可以單獨分配到旋轉開關位置（因?yàn)榧蓽y試序列的 數量多于旋轉開關位置）。

測試儀器在交付時已預先配置好，其配置取決于眾多因素。由 于可能的組合種類繁多，列出它們超出了本數據表的范圍，因 此已被省略。

電源連接檢查

線電壓和頻率會被測量，并與設置菜單中的參考值進行比較。 例如，如果測試電壓按照參考值標準化，這對于計算泄漏電流 的測量值是必需的。

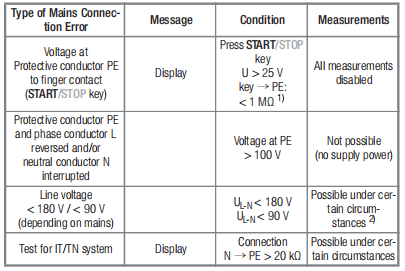

市電連接錯誤的自動檢測

如果滿足下表中的條件，該設備會自動識別市電連接錯誤。用 戶會收到錯誤類型的通知，并且在危險情況下，所有測量功能都會禁用。

1) 如果測試儀的位置阻抗非常高，可能會出現以下錯誤消息：“電源連接PE的干擾 電壓”

2) 10/25 A 的 RPE 測量僅在交流電壓為 115/230 伏、交流頻率為 50/60 赫茲的情 況下才有可能實現。

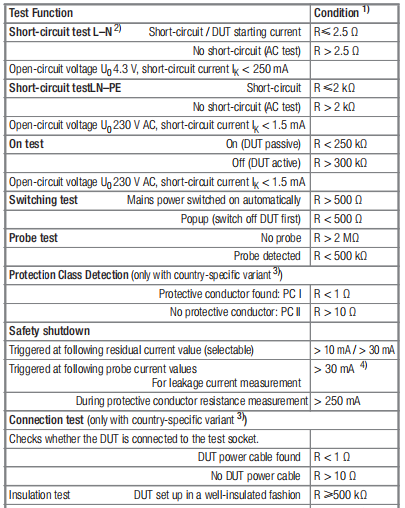

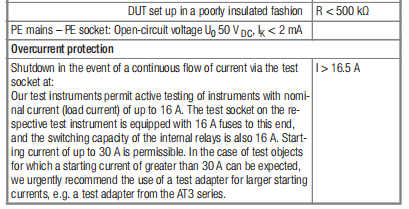

DUT 連接與狀態分析

根據測量方式或被測設備（DUT）的連接方式，在開始測量之前會檢查并顯示以下狀態：

1) 具有F01和F02特征的儀器的規定值解釋為參考值。

2) 不適用于具有 F01 和 F02 特征的儀器。

3) 適用于具有 B00 和 B09 功能的 M7050 。

4) 固件版本 3.2.0 及以下：12 毫安

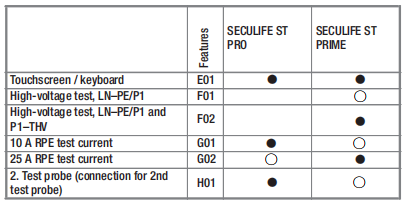

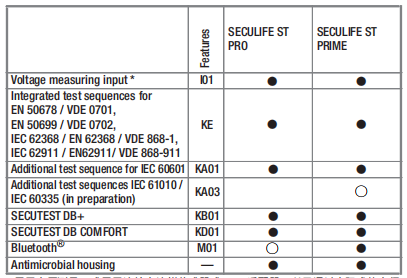

特性選項

測試儀器具有多種特性。下單時可進行選擇?；緝x器包括以下特性：

* 用于電壓測量，或用于連接電流鉗傳感器或 AT3 適配器，以及通過電阻式熱電偶 （RTD）進行溫度測量

測量點變化的自動檢測 在測量保護導體時，測試儀器會識別測試探頭是否與保護導體 接觸，并通過兩種不同的聲音信號來指示。在需要測試多個保 護導體連接的情況下，這一功能非常有用。

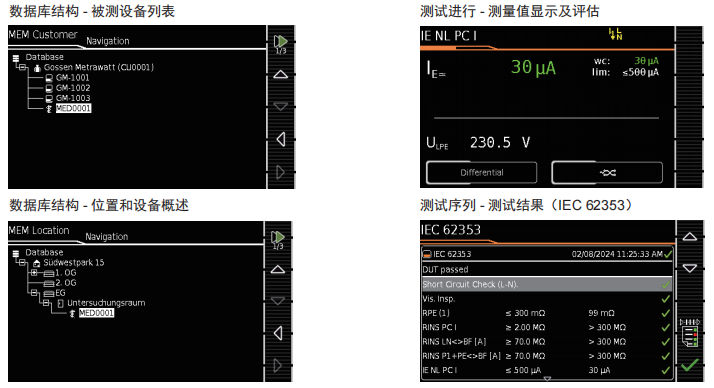

創建數據庫 可以在測試儀器中創建包含有關客戶和測試對象數據的測試結 構。這種結構使得將單個測量或測試序列保存到屬于不同客戶 的被測設備成為可能。手動的單個測量可以分組到一個所謂的“ 手動序列”中。

帶有集成的 SECUTEST DB COMFORT 數據庫擴展（Z853S或功能 KD01）的電氣醫療設備可以作為測試對象（醫療器械） 輸入，并且可以向所有被測設備分配單獨的測試日期。

集成的 SECUTEST DB+ 數據庫擴展（Z853R 或功能 KB01） 將結構擴展到包括建筑物、樓層和房間。此外，借助 IZYTRONIQ 軟件（見第 4 頁“IZYTRONIQ 軟件”），可以在個人電腦上方便地設置測試結構，然后將其傳輸?shù)綔y試儀器上。

日志記錄功能

對于電氣被測設備（例如，根據 ZVEH），批準報告或儀器日 志簿所需的所有值都可以由測試儀器測量并存儲。下次測試的 截止日期也會確定下來。

由于測量和測試報告可以通過連接到 USB 端口的熱敏打印機打 印出來，或者以 HTML 報告的形式存儲到 USB 閃存驅動器中 （見第 4 頁“數據接口”），因此測量數據可以被記錄和存檔。 或者，存儲的測量數據可以傳輸?shù)?IZYTRONIQ 軟件（見第 4  頁“IZYTRONIQ 軟件”）中，以便存檔數據、添加注釋和創建報 告。方便地設置測試結構，然后將其傳輸?shù)綔y試儀器上。

IZYTRONIQ 軟件

有合適的、基于數據庫的測試軟件可用，即 IZYTRONIQ。該軟 件有助于測試組織以及來自眾多測試儀器的測試數據的管理。 它還提供擴展功能，例如與相應測試儀器連接的遠程控制 - 對 擴展功能的支持取決于測試儀器及其特性或啟用的擴展 （是否激活）。

可選擇語言的顯示

顯示屏由帶有 LED 背光的有色液晶顯示屏組成，菜單、設置選項 、測量結果、指令和錯誤消息以及示意圖和接線圖都會顯示在上 面。示例截圖顯示在下一頁。 顯示和用戶提示可以根據測試儀器的使用國家設置為所需語言。

數據輸入

包括特性 E01 在內的測試儀器可以通過顯示的軟鍵鍵盤或便捷的 觸摸屏輸入數據。菜單通過軟鍵進行控制。 兼容的條形碼讀取器、RFID 掃描槍、USB 鍵盤和打印機也可以 通過 USB 連接。

數據接口

該測試儀器配備了 USB 接口，可用于多種用途：? 在測試儀器中建立的結構以及保存的測量數據可以傳輸?shù)?IZYTRONIQ 數據庫軟件中。

隨后，數據可以被存檔在該程序中，可以添加注釋，并且可以生成報告。

? 連接兼容的外部輸入和輸出設備（見第 4 頁“數據輸入”）

? 使用 USB 閃存驅動器進行數據備份和恢復

? 將報告打印到 USB 閃存驅動器或外接打印機

對于具有藍牙?（功能 M01）的測試儀器，數據可以傳輸?shù)絀ZYTRONIQ 中，并且可以使用推送打印功能。

藍牙鍵盤也可以連接到這些測試儀器。只有支持藍牙經典模式（3.0）的藍牙鍵盤才兼容。

只能連接藍牙?低能耗主機（例如藍牙?4.x 版本）的鍵盤不受支持（包括藍牙?低能耗（LE））。

抗菌特性

該測試儀器具有抗菌特性。其目的是抑制細菌的生長，對抗微生物的定植并消滅微生物。

更新

該測試儀器具有前瞻性，因?yàn)闀?huì)定期發布固件/軟件更新。

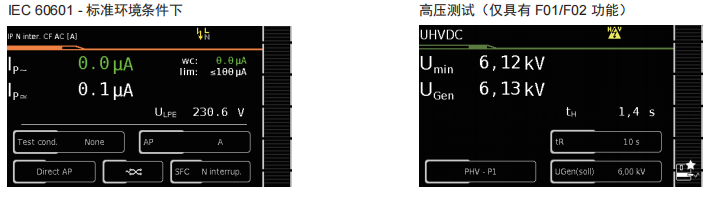

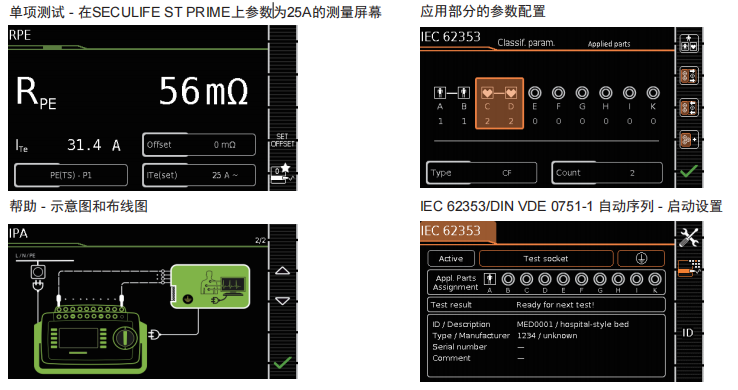

采用LED背光的彩色屏幕測試數據展示

單項測試 - 在SECULIFE ST PRIME上參數為25A的測量屏幕
