1) 在某些情況下，只有當數值降至遲滯范圍以下時，顯示范圍才可能發生變化。
2) “>10D”表示指定的值僅在顯示超過 10 位數字時適用（每當指定“>XXD”時均適用）。
3) 僅具有 G01 功能。
4) 僅具有 G02 功能。
5) 上限取決于所選的測試電壓。
6) 以前的標準中稱為等效泄漏電流或等效患者泄漏電流。
7) 保護導體漏電流、接觸漏電流、設備漏電電流、患者漏電電流。
8) 保護導體漏電流、接觸漏電流、設備泄漏電流。
9) 對于能耗大的被測設備，在測量醫療設備中的觸電電流時，直接測量是必要的。
10) 由于存在限制涌流涌入的元件，測試插座處的電壓可能會低于測量到的線路電壓。
11) 僅支持特性 I01
12) 測量類型 IPE_AT3 適配器和IG_AT3適配器

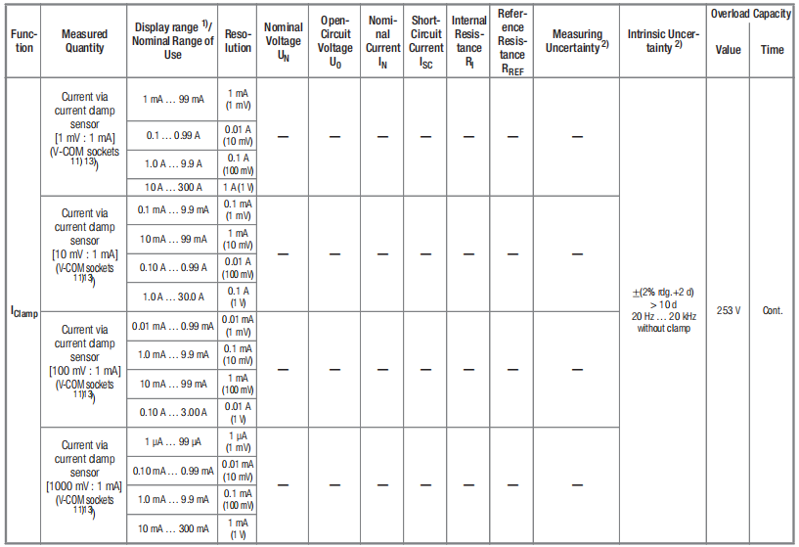

13) 測量類型：IPE 電流鉗和 IE 電流鉗。

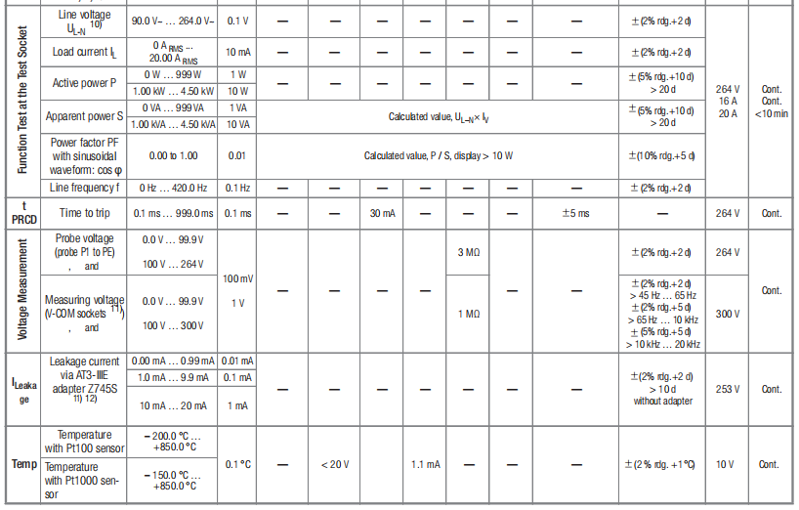

Key: rdg. = 讀數（測量值）, d = 數字
測試時間和自動序列
測試時間（“測量某參數的持續時間”）可在配置自動測試序列參數期間為每個旋轉開關位置分別設置。測試時間既未被測試也未被校準。
泄漏電流測量
對于所有泄漏電流的 測量（IPE、IT、IE、 IA、IP、IPH）（直 接、差分、等效）， 頻率響應根據相鄰圖 形進行考慮。
泄漏電流測量期間的緊急停機
當差分電流達到 10 毫安（也可設定為 30 毫安）時，會在 500 毫 秒內自動關機。在使用鉗形表或適配器進行漏電流測量期間，不會 發生這種關機。
高壓測試（僅限 SECULIFE ST PRIME）
SECULIFE ST PRIME 內置高壓測試功能，方便制造商在 IEC 61010 / IEC 60335 范圍內進行測試。具有 F02 功能（可選高壓 連接、可選高壓測試槍 Z746H），可施加高達 6 千伏直流電流 的測試電壓來測試電氣元件。KB01 功能（SECUTEST DB+） 還使得能夠遠程控制測試儀器或?qū)⑵浼傻娇蛻籼囟ǖ臏y(cè)試系統中。

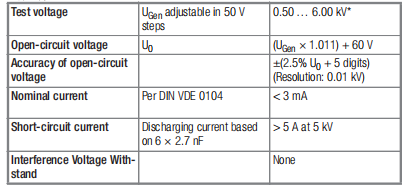

高壓源

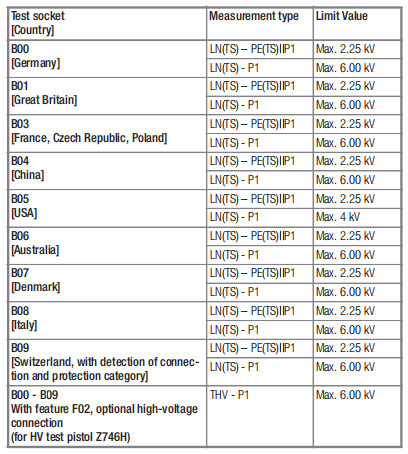

最大可調節測試電壓（U Test voltag Gen），其取決于測量類型和測試插座
電壓測量
高壓測試的最低供電限制

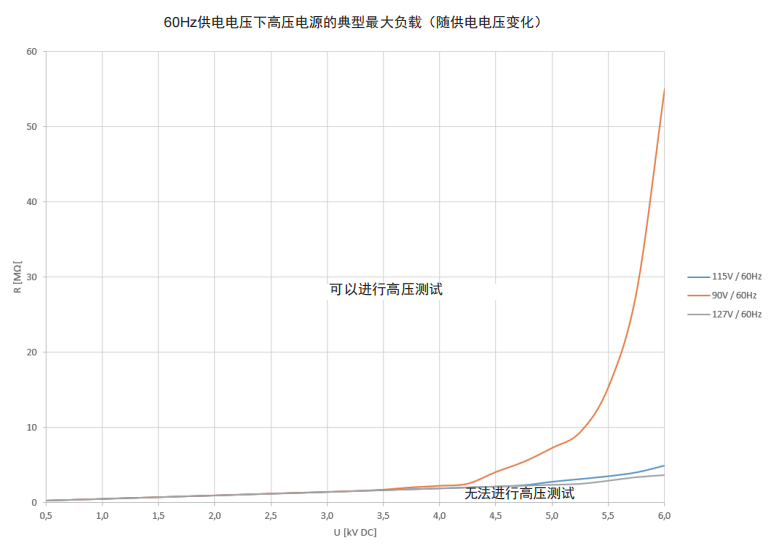

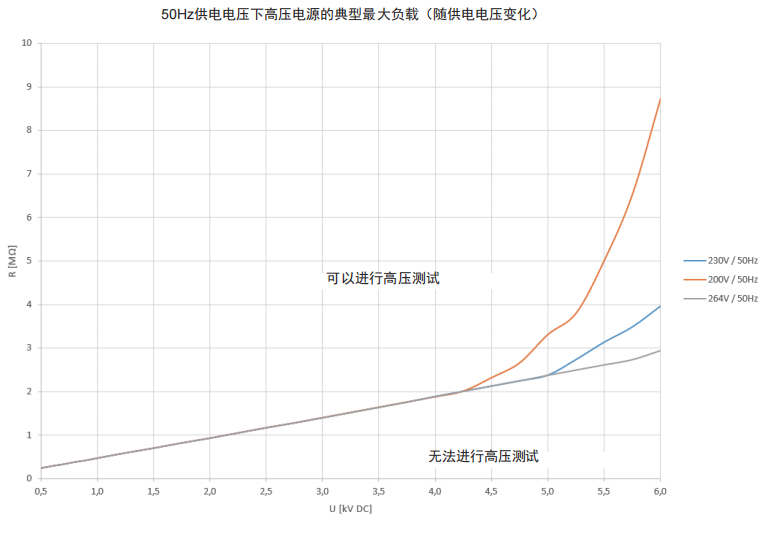

為了能夠進行高壓測試，負載必須始終大于相應的特性曲線（請參閱以下圖表）。
參考范圍
Line voltage | 230 V AC±0.2% |
Line frequency | 50 Hz 2 Hz |
Waveform | Sine (deviation between RMS and rec-tified values < 0.5%) |
Ambient temperature | +23 °C ±2 K |
Relative humidity | 40 to 60% |
Load resistors | Linear |
供電量程 | |
Nominal line voltage | 90 V … 264 V AC |
Nominal line | 50 Hz … 400 Hz |
frequency | |
Line voltage | Sinusoidal |
waveform | |
Temperature | 0 °C … + 40 °C |
環境條件 | |
Operating temperature | 0 °C … + 40 °C |
Storage temperature | – 20 °C… + 60 °C |
Relative humidity | Max. 75%, no condensation allowed |
Elevation | Max. 2000 m |
Place of use | Indoors, except within specified ambient conditions |
電氣安全 | |
Protection class | I per EN 61140 |
Nominal voltage | 230 V |
Test voltage | 2.3 kV AC 50 Hz or 3.3 kV Dc (mains circuit / test socket to mains PE term-i nal, USB, finger contact, probe, test socket, APP sockets) |
Measuring category | Designed for 300 V CAT II(but reduced to 250 V CAT II through the use of fuses for increased user safety. The user-friendly fuses are replaceable, and replacements are easily obtainable.) |
Pollution degree | 2 |
Safety shutdown | At DUT differential current of > 10 mA, shutdown time: < 500 ms, can also be set to > 30 mA with following probe current during: – Leakage current measurement: > 30 mA 1) ~/< 500 ms – Protective conductor resistance measurement: > 250 mA~/< 1 ms in case of continuous current I > 16.5 A |
Fuse links | Mains fuses: 2 ea. T 500V/16A Probe fuse: M 250V/250mA 10 A RPE test current (feature G01 only): 1 ea. FF 500V/16A Applied parts: 2 ea. M 250 V / 250 mA |

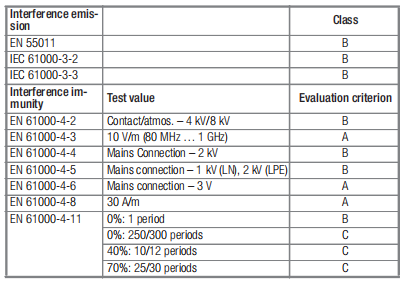

電磁兼容性
產品標準 DIN EN 61326-1 DIN EN 61326-2-2
USB數據端口
Type USB slave for PC connection / remote control
Type 2 ea. USB master for data entry devices 1) with HID
boot interface,
for USB flash drive for data backup,
for USB flash drive for saving reports as HTML files,
for printers 1)

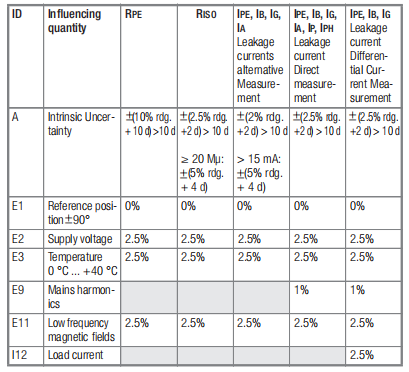

測量誤差
電源供應
Supply network TN, TT or IT
Line voltage 90 V … 264 V AC
Line frequency 50 Hz … 400 Hz
Power consumption 200 mA DUT: Approx. 32 VA 10 A DUT: Approx. 105 VA 25 A DUT: Approx. 280 VA
Mains to test socket (e.g. during function test) Continuous max. 3600 VA, power is conducted through the instrument only, Switching capacity ≤ 16 A, ohmic load, the AT3-IIS32 (Z745X) adapter (for exa-m ple) can be used for current > 16 A AC
