測試方式 2線預脈沖技術，采用導線消零阻抗校正技術
預脈沖技術 25A峰值電流，消除薄膜電阻
測試電流 ＞200mA
電流加載時間 6種可選值：2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持續
測試電壓 4-24V有效值（ IEC60601測試規定為6V ）
精度 讀數±2% +10 mΩ
標準：
GB 9706.1-2020（IEC60601）醫用電氣設備 第1部分：基本安全和基本性能的通用要求 -5.1型式試驗/7.2.6與供電網的連接/7.2.10 應用部分/8.3應用部分的分類B/BF/CF
GB 4793.1 (IEC61010)測量、控制和實驗室用電氣設備的安全要求第1部分
YY/T 0841-2011(IEC62353-2007)醫用電氣設備 醫用電氣設備周期性測試和修理后測試
VDE 751、ANSI/AAMI ES1:1993、NFPA-99、AN/NZS 3551
JJF（浙）1147-2018腸內營養泵校準規范 （患者漏電流測試）

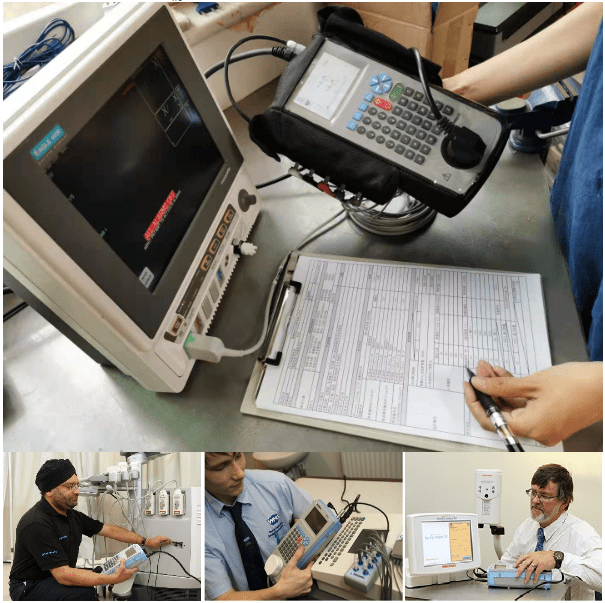

這是一款適用于醫療場所和檢測實驗室對醫用設備進行電氣安全測試使用的全自動警示型電氣安規測試儀，借助其獨特的內置電氣線路提示圖和板卡儲存器內置的50條自動測試序列的優勢，僅需應用工程師記憶簡單的符號就可以安全并正確的操作設備，極大降低了非專業人員對電氣測試技術難度的要求。
在結合其特別的資產管理功能的條件下直接調用一對一特性的測試序列進行全自動化的電氣檢測，并在結束后自動記錄結果。您l可以實時瀏覽測試記錄，做到無紙辦公，方便快捷。
該資產管理功能的特性之一就是可以對設備使用人員進行程序化分級管理，通過對操作程序的預置和操作鍵鎖定功能，可有效防止不熟悉待測設備的質控人員違規檢測造成資產的損失。
它是市場上體積較小、超便攜的單手可持式電氣安全分析儀，獨特的面板集成鍵盤和板卡式存儲器使你完全脫離了攜帶筆記本電腦的煩躁，對于高級管理人員可以隨時隨地的編輯所需的測試序列。
內置有GB 9706.1 (IEC60601-1)、GB 4793.1 (IEC61010)等電氣安規測試標準的解決方案。同時具有接地阻抗測試、各型式試驗的漏電流測試和四種不同電壓等級的絕緣測試，可提供的50V/100V/250V/500V直流絕緣測試電壓，更符合手術臺、手術燈和可移動式X光機等制造商執行的24Vdc和48Vdc操作設備的測試要求，對醫用電氣設備的例行檢測/維修性能測試/資產管理/符合IEC標準/兼顧醫療裝置和非醫療設備的測試/大型設備的固定安裝測試等不同情況提供了極大的便利。
獨特的標準AA電池供電測試模式，不再受到無接入電源的場地限制，走到哪測量到哪?？蓤?zhí)行接地阻抗測試、觸碰或點對點漏電流測試和絕緣測試。
特別的供電線纜測試評價功能，內置線規計算表可自動計算導通阻抗的限值。約90%的醫療故障都是由于醫療設備的電氣線纜不合格所引發的，因此快速判定電源線的導通性，絕緣性是否達標就是工作的重中之重。

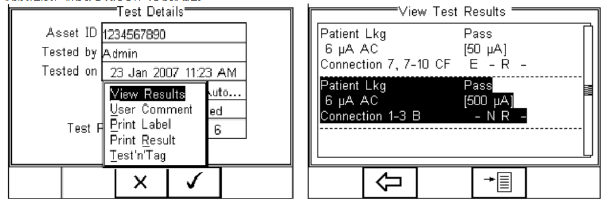

其具備的全自動、半自動、手動等不同等級的測試程序和可儲存和隨時打印實時數據報告的能力，使其是同類產品中超嚴謹?shù)陌踩治鰞x。在結合資產管理軟件Med-eBase后更可擴展其創建測試序列的專業性和數據及資產管理的能力。

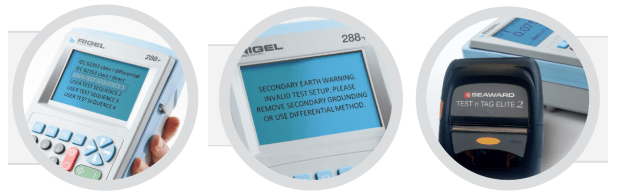

為了進一步提高場地操作的靈活性和工作效率，支持一系列可選配件，包括條碼掃描器和藍牙打印機。結合資產管理條碼做到一臺設備一條件的一對一測試。
電氣性能分析
電性安全測試：
接地阻抗
電源導線合格性
絕緣電阻
（電源線，電源-PE，電源-可觸及的不接地導電部件NE，設備外殼，患者應用端AP-PE，AP-NE，應用端子加壓條件）
GB9706.1 / IEC 60601-1：
泄漏電流
機殼漏電
患者漏電
患者輔助漏電
F型患者漏電
IEC 61010 / IEC 62353：
接觸漏電
設備漏電（直接、差異和替代）
三相供電設備應用：
接地導通電阻
材料絕緣性
泄漏電流（設備漏電，外殼漏電，患者漏電）
可以使用上述的變數或組合來創建自訂測試。
接地導通性 | |
測試方式 | 2線預脈沖技術，采用導線消零阻抗校正技術 |
預脈沖技術 | 25A峰值電流，消除薄膜電阻 |
測試電流 | ＞200mA |
電流加載時間 | 6種可選值：2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持續 |
測試電壓 | 4-24V有效值（ IEC60601測試規定為6V ） |
測量范圍 (小范圍) | 0.001 - 0.999Ω / 分辨率 0.001Ω |
測量范圍 (中范圍) | 1.00 - 9.99Ω / 分辨率 0.01Ω |
測量范圍 (大范圍) | 10.0 - 19.9Ω / 分辨率 0.1Ω |
精度 | 讀數±2% +10 mΩ |
絕緣電阻 | |
測量項目 | 5種可選值： 待測物電源端-未能保護接地的外殼部分（I等），待測物電源端-外殼部分（II等），設備應用部分-未能保護接地的外殼部分（I等,有接地）,設備應用部分-未能保護接地的外殼部分（II等）,待測物電源端-設備應用部分 |
加載電壓 | 4種可選值： 50 / 100 / 250 / 500 VDC @1mA |
電壓加載時間 | 6種可選值： 2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持續 |
測試限值條件 | 13種可選值： 0.01/0.1/0.3/1.0/2.0/4.0/5.0/7.0/10.0/20.0/50.0/70.0/100.0MΩ |
測量范圍 (小范圍) 50V DC 測量范圍 (小范圍) 50V DC以上 精度 (小范圍) | 0.01MΩ-10MΩ 0.01MΩ-20MΩ 讀數±1% +2計數 |
測量范圍 (大范圍) 250V DC 測量范圍 (大范圍) 500V DC 精度 (大范圍) | 20MΩ-50MΩ 20MΩ-100MΩ 讀數±3% +2計數 |
分辨率 | 0.01MΩ |
直接法測量設備漏電流 | (IEC60601/GB9706.1 & IEC62353/YYT 0841 醫用電氣設備 醫用電氣設備周期性測試和修理后測試) |
測量范圍 | 4 ~ 9999μA |
精度 | 讀數±3% +2計數 |
應用端加載電源電壓 | 僅對F型設備可加載110%網電源 |
測量裝置 | 按照IEC 60601-1要求 |
測量類型 | 符合IEC 60601關于患者（或輔助）漏電流之測量規定，可提供交流和直流測量的真有效值 |
加載時間 | 6種可選值： 2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持續 |
評估結果限值條件 | 10種可選值： 10/ 25/ 50/ 100/ 300/ 500/1000/2500/5000/10000uA |
應用部分AP | 1-10導聯獨立編輯 |
防電擊等級 | Class I / Class II |
差值法測量設備漏電流(IEC62353&YYT 0841-2011 醫用電氣設備 醫用電氣設備周期性測試和修理后測試) | |
測量范圍 | 75μA to 9999μA |
精度 | 讀數±3% +5計數 |
測量/顯示 | 分辨率 1μA |
測量類型 | 真有效值 |
測量裝置 | 頻率響應符合IEC 60601-1規定 |
加載時間 | 6種可選值： 2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持續 |
評估結果限值條件 | 10種可選值： 10/ 25/ 50/ 100/ 300/ 500/1000/2500/5000/10000uA |
替代法測量設備漏電流(IEC62353&YYT 0841-2011 醫用電氣設備 醫用電氣設備周期性測試和修理后測試) | |
測試電壓 | 250V電源頻率 |
測試電流 | 3.5mA限流 |
測量范圍 | 4μA - 9999μA |
測量分辨率 | 1μA |
測量精度 | 讀數±3% +2計數 |
測量類型 | 真有效值 |
測量裝置 | 按照IEC 60601-1 |
功率測量 | |
方法 | 視在功率 |
范圍 | 0.1kVA-4kVA |
精度 | ±5% +2計數 |
加載時間 | 6種可選值： 2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持續 |
網電源輸出測試 | |
輸入電壓范圍 | 0-300VAC |
可輸入電流 | 16A |
精度 | 讀數±5% +2計數 |

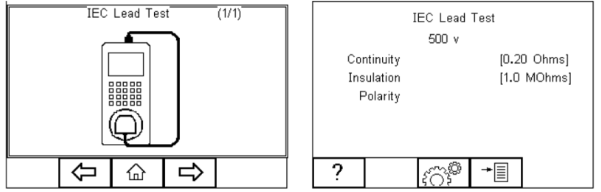

可插拔IEC網電源線測試 | |
測試時間 | 2秒 |
測試 | 導通性、絕緣性和極性變化 |
導通限值 | 線規計算表自動計算導通限值 15種可選值： 0.01/ 0.02/ 0.03/ 0.04/ 0.05/ 0.06/ 0.07/ 0.08/0.10/0.20/0.30/0.50/1.0/2.0/5.0Ω |
絕緣限值 | 13種可選值： 0.01/0.1/0.3/1.0/2.0/4.0/5.0/7.0/10.0/20.0/50.0/70.0/100.0MΩ |
加載電壓條件 | 4種可選值： 50 / 100 / 250 / 500 VDC @1mA |
測試極性 | 自動反轉 |
一般規格 | |
主電源 | 230V AC ±10%, 50-60Hz +/- 1Hz 120V AC ±10%, 60Hz +/- 1Hz（美式型號） |
電池 | 6 x 1.5V AA |
重量 | 1.6公斤(包括電池) |
尺寸 | 270 x 110 x 75 mm |
運作條件 | 0℃ - 40℃, 0-90% RH - NC |
儲存環境 | -15℃ - +60℃ / 5℃ - 140℉ |
環境保護 | IP 40 |

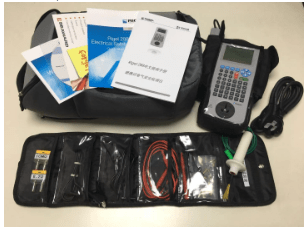

推薦配置：288型電氣安全檢測儀主機 1臺，心電導聯4mm扣式針式兩用接線柱1套（10只），可拆式2米IEC電源線1條， 應用端子測試連接模塊1個，標配測試表筆、夾具及線纜1條， 接地測試寬夾具1條，校驗測試套裝（ 含細頭紅黑表筆1對，細頭鱷魚夾1只，2米測試線纜1對，0.2Ω低阻校驗盒1只，10MΩ高阻校驗盒1只，表層絕緣缺陷檢測筆刷（選配件）1只，工具卷包1只 ），中文快速使用指南1份，中文使用說明書1本，出廠測試數據報告1份，單手操作便攜包1只，便攜包1個
