標準：
符合 JJG 1098-2014 醫用注射泵和輸液泵檢測儀檢定規程
JJF 1259-2018 醫用注射泵和輸液泵校準規范
JJF（浙）1147-2018腸內營養泵校準規范 （-流量壓力測試）
WS/T657-2019 醫用輸液泵和醫用注射泵安全管理
GB 9706.27-2005醫用電氣設備 第 2-24 部分：輸液泵和輸液控 制器安全專用要求 計量器具之規定
應用范圍：
Multi-Flo輸液設備分析儀可以提供實時流量監測（瞬時，平均流速，累計容積量等）、阻塞警報監視、鎮痛泵藥量監測、和人體背壓模擬功能。
由于流量測試需要一定的時間窗口期來穩定流量，為提高測試效率用戶可選擇配置1,2或4組測試通道，每組測試通道都是獨立的，這樣可以同時分析多個設備以節省測試時間，為未來的升級擴展提供了可能性。
設備設計時針對有精確輸注要求的小流速，小藥量的輸注專用設備如注射泵，PCA鎮痛泵，測試容積分辨率僅為10微升（去離子水液滴的典型值大約為40微升的容積）。對設置為5ml/hr流速的注射微量泵，就可保證在8秒鐘左右即可得到首組分析數據，因此可保證快速精確完成瞬時流量的測量。

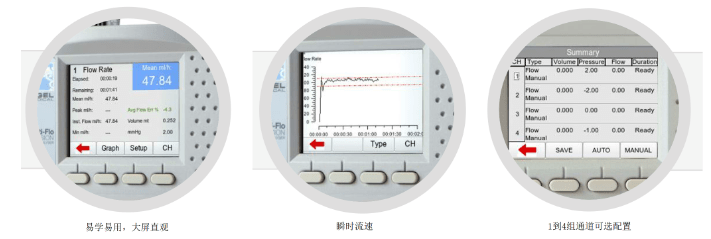

設備具有大型彩色圖形顯示屏幕，可以數字和圖形格式呈現數據，清晰的可視距離超過3米
進出水口均設計在前面板，連接及操作都很方便
設備內置一個背景壓力控制單元，可以設置從-200至600mmHg管路末端壓力，該功能可完成人體內血液壓力對泵的輸注影響評價

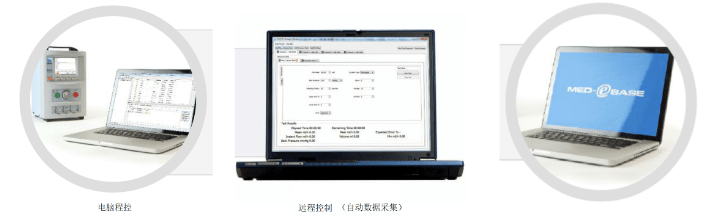

通過Rigel的測試解決方案軟件Med-eBase可以實現遠程（PC）控制接口，允許從計算機完全控制Multi-Flo分析儀的功能。每臺設備只需要一個USB連接，用戶就可以連接多組測試通道，從而增加大容量測試環境中的測試容量。
功能 | 應用 |
實時流量測量 | 輸液裝置的常規分析 |
人體背壓模擬 | 輸液設備的校準 |
阻塞報警 | 輸液設備的生產線測試檢驗 |
統計數據-喇叭曲線分析（需要Med-eBase） | 用于輸液設備研發的開發工具 |
原始數據下載到MS Excel（需要Med-eBase） | 輸液設備測試工具 |
可自定義的測試模板 | 針對特定應用的評估工具 |
輸液設備 |
產品簡介： 輸注裝置性能分析的快檢工具
流量測量 | |
顯示范圍 | 0.010?1500毫升/小時 |
顯示分辨率 | ＞10μL/小時 |
測量范圍 | 0.100至1450毫升/小時 |
流量 準確性 | |
0.1-9.9ml /小時 | 讀數的1％+0.005 ml/ hr |
10-700ml /小時 | 讀數的1％ |
701-1500ml /小時 | 讀數的（1 + X）％，其中x = 0.0033％×（流速-700ml /hr） |
累計流量 | 0.001?9999毫升 |
流速測量數據更新率 | 1Hz |
采樣時間間隔 | 1-600秒 |
阻塞/背壓測試 | |
壓力測量范圍 | -500?2500mmHg（相當于-66.66-333.3kPa） |
背壓設定范圍 | -200?600mmHg（相當于-26.66-80kPa） |
準確性 | ±1.3KPa（10mmHg）在-500?1000mmHg 讀數的±1％在1000?2500mmHg |
單位選擇 | 毫米汞柱，PSI，bar，千帕 |
Z大解析度 | 1mmHg |
PCA /丸劑測量（累計流量） | |
顯示范圍 | 0.1?100ml |
測量范圍 | 0.5?100ml |
準確性 | 讀數的±1％ |
Z大解析度 | 10μL |
基底流量 | 1?30 ml/hr |
壓力 | 可達2500mmHg |
一般規格 | |
存儲 | 15×24小時，在1秒的采樣率下 |
外形尺寸 | 300×204 x220毫米（WxDxH） |
重量 | 5公斤/ 11磅（1路） 6公斤/ 13磅（2路） 8公斤/ 18磅（4路） |
主電源 | 90-264VAC，50/60赫茲，60W |
電源電纜 | 標準IEC 10A電纜 |
PC通信 | USB A |
鍵盤通信 | USB B |
顯示 | LCD彩色圖形顯示?“VGA |
環境條件 | |
防護等級 | IP40 |
工作氣壓 | 可至海拔2000米 |
IEC 60529電磁兼容性（EMC） | |
抗干擾能力 | 符合IEC 61326-1輻射干擾 |
環境條件 | 5-40°C溫度范圍內，不結露 |
存儲溫度 | 0-50℃ |
