MAVOWATT 270便攜式電能質量檢測儀：

訂貨號：M820C

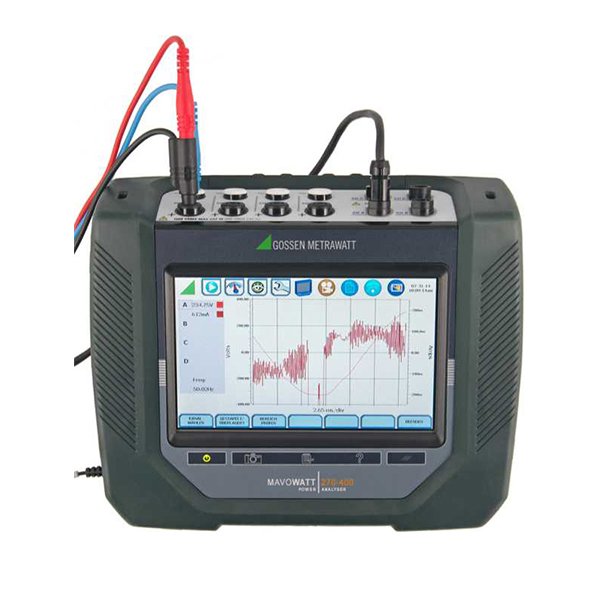

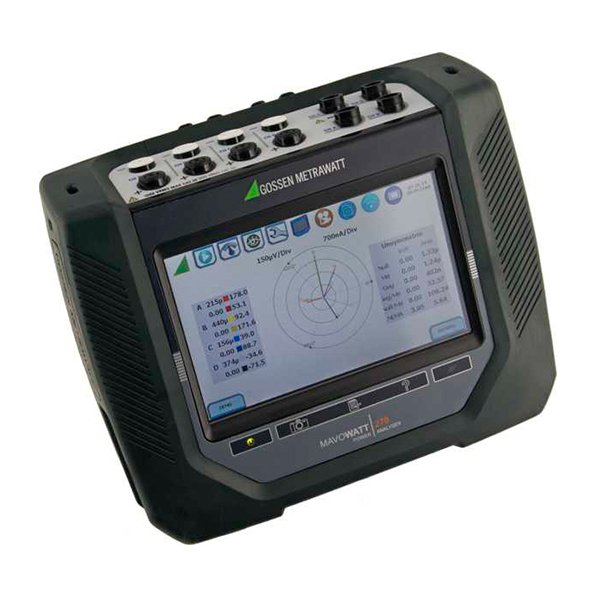

MAVOWATT 270三相便攜電能質量分析儀

Mavowatt230,240,270產品系列提供了新一代世界級的用于1000VCATIII和600VCATIV應用中測量電能質量、功率和能耗的測量儀器。

新一代的MAVOWATT電能質量分析儀結合了經過驗證的技術與高精度的測量，創新的功能和革命性的通信選項。因此，可以根據標準(IEC61000-4-30第三版、A類）非?？焖俚貦z測、精確定位和記錄干擾。。

由于巨大的7英寸彩色液晶顯示屏與觸摸功能，操作方便，可即時提供有關現場電能質量的信息。臨界值使用紅色突出顯示，因此可以快速識別和分析。不同的通信選項，包括以太網，Wi-Fi，藍牙，USB和智能手機應用程序，確保大的靈活性。

產品亮點

· 高達2000V峰值的態信號的1MHz高頻采樣

· 應答模塊

· 擴展了具有多達10,000個周期的事件的詳細信息時間窗口

· 藍牙和Wi-Fi

技術優勢

MAVOWATT產品系列中的新一代電能質量分析儀是用于監測、分析和記錄公共電力供應系統和工業應用中的市電質量。在這些創新產品的幫助下，可以獲得對于供電質量起決定性因素的所有相關測量數量。干擾和事件可以很容易地確定、記錄和分析——這是可持續優化的完美基礎。

安全的

· 1000VCATIII/600VCATIV，用于公共系統內的安全工作，以及在高達1000 VRMS AC/DC的工業環境中的測量

· 無線遠程訪問確保在安全核心環境中進行無害的工作和配置

· 符合新的行業標準和合法安全的許可

· 記錄和文件并按如下進行：

· EN50160：公共供電系統的電壓特性

· IEC61000-4-30，A類（版本3）：測試和測量技術。電能質量測量方法

· IEC61000-4-7：測試和測量技術。諧波和間諧波測試方法及介紹

· IEC61000-4-15閃變，功能和設計規范

直觀的

· 大型7英寸彩色觸摸顯示，方便現場操作、配置和分析

· 自動設置：儀器自動檢測連接類型以及電壓、電流和頻率的標稱值，從而允許快速配置設備—即使沒有先前的知識或培訓對儀器不熟也能快速上手。

· 帶有實時警告和紅綠色顯示器的PQ和電能儀表板為您在測量期間的幾秒鐘內提供了一個快速的概述。

· 應答模塊?：智能算法在故障排除和診斷期間輔助您進行判斷，并提供有關任何檢測到的干擾源的直接信息。

靈活的

· 8個差分輸入（4U/4I）允許精確和靈活地獲取星形和角形系統的測量值，甚至在變頻器的輸出端，或同時直接測量高達1000VRMS的交流和直流信號

· 瞬態電壓和電流的采集

· 用于全球各種系統的頻率 16?、50和60Hz

· GPS接收器輸入以進行時間同步

· 用于通過智能手機、平板電腦、個人電腦和MAC進行數據傳輸和遠程訪問的以太網接口

應用場景

如果現場需要簡便準確地確定電能質量、功率和能量數據，便攜式分析儀是正確的選擇。所有的儀器都配備有一個7英寸（18厘米）的彩色觸摸屏，用于顯示數據和設置設備功能。以太網、Wi-Fi和藍牙接口可在核心安全環境中遠程使用，這樣就可以在VNC接口的幫助下操作儀器。MAVOWATT儀器通過四個通道測量電壓和電流，并檢測監測電路內的變化：電壓暫降和驟升、過電壓、諧波和閃變這些基于IEC61000-4-30第3版A級、IEC61000-4-7、IEC61000-4-15、IEEE1159、IEEE519、IEEE1453等國際公認的工業標準。根據儀器模型，可以獲得低、中、高頻瞬變，以及視在、有功和無功功率、功率因數、需求分析等。

技術特點

產品的技術功能和特點

· 便攜式電能質量、功率和能量測量儀器

· 超大的7英寸彩色液晶屏與觸摸屏技術，操作非常容易

· IEC61000-4-30 第3版A類和EN50160，用于法律安全的測量

· 1000VCATIII和600VCATIV允許廣泛的應用

· 15至20Hz和45至65Hz的頻率范圍，可靈活使用

· 通過以太網進行的通信

· 連接柔性交流直流電流傳感器的四個電流輸入端（交流直流）

· 四個對稱電壓輸入端（交流/直流，50/60Hz）

· 信號采樣，每一周期有512個值

· 通過GPS和NTP進行時間同步

· 獲取電壓暫降和驟升，過電壓，瞬態，不對稱，閃變

· 諧波、次諧波、信號電壓

· 自動生成報告

· 簡單創建用戶特定報告的迷你報告

· 實時監控控制值的儀表板功能

· 集成4Gb閃存，USB端口

· 控制通過PC、Mac、IOS和安卓進行VNC遠程，DranView?7軟件用來進行簡便的分析

· 帶儀表支架和電纜固定器（IP50）的固定套

接口

· 顯示類型：液晶彩色顯示器(WVGA)，帶CCFL背景照明（熒光）。關閉背景照明的時間可以根據用戶特定的要求進行調整。當觸摸顯示屏時，背景照明將重新打開。分辨率：360x240像素，尺寸：9.15厘米高x15.2厘米寬

· 觸摸敏感的功能鍵，三個功能，以創建屏幕截圖和迷你報告，和訪問幫助功能。戴著手套時不能激活這些鑰匙！

· 報警：出現錯誤或觸發顯示時的短（0.1s）或長（1s）聲學信號。

· 以太網（帶電纜）

· Vnc

· Modbus

電壓、電流、相位、功率、頻率

· 電壓類型：4 x全差動直流電，電隔離至1kV，通道A、B、C、D的輸入范圍：0-1000 V RMS CAT III、0-600 V RMS CAT IV，輸入阻抗：最小值20MΩ，輸入/輸入，峰值系數：全量程最大2.0，RMS*精度：±0.1%rdg.，全量程±0.05%，超過15KHz帶寬：±0.1%rdg。在V>60Vrms時，精度RMS波動*：±0.2%rdg，瞬態輸入范圍：50-2000VSpeak，瞬態精度：±10%rdg，±0.5%全脈寬>10μS，瞬態持續時間：最小2個μS，共?；コ猓?80dB，采樣率：每周期512個樣本，基于半周期的RMS

· 電流類型：4 x全差動直流電，電隔離至1kV，通道A、B、C、D的輸入范圍：10-200%額定探頭電流（GOSSEN METRAWATT探頭），輸入阻抗：最小值340千歐姆，輸入/輸入，通道A、B、C、D的波峰因子：最大3個全量程，RMS精度：±0.1%rdg，±0.05%全量程加探頭精度，9KHz帶寬（RMS1），瞬時輸入范圍：x等級探頭電流（GOSSEN METRAWATT探頭），瞬時精度，±10%rdg，±0.5%全量程，瞬時持續時間：取決于探頭帶寬，共?；コ猓?80dB，采樣率：512次采樣，基于半周期的RMS，每通道探頭電流： 單相3.3V下最大20mA

· 所有信道同時采樣，以避免基準誤差。

· 功率精度（在測量輸入處）：±0.2%rdg.，ANSIC12.1/C12.20

· 頻率可根據所選擇的標稱頻率進行選擇。GOSSEN METRAWATT270，METRAWATT 240，METRAWATT 230：默認設置：30-70 Hz，最多30%Vthd，60-1000 Vrms，15-30 Hz，精度：±10 mHz，GOSSEN METRAWATT 270-400：默認設置：30-70 Hz，最多25%Vthd，380-440 Hz（每周期32個采樣），精度：±0.2%rdg。

· 環境條件：所有規范均基于IEC61000-4-30A類中規定的操作值和影響因素。

特性

· 獲取微秒范圍內的瞬態數據

· 新的通信功能使數據傳輸變得簡單

· 智能應答模塊?幫助您節省時間進行故障消缺

· 起始電流，10000個記錄周期

· 使用世界電能質量分析領域的領先軟件DranView軟件進行評估

配件

MAVOWATT三相便攜電能質量分析儀，包括一套測量電纜、可充電電池、充電器、工廠校準證書、DranView7軟件和便攜包。
